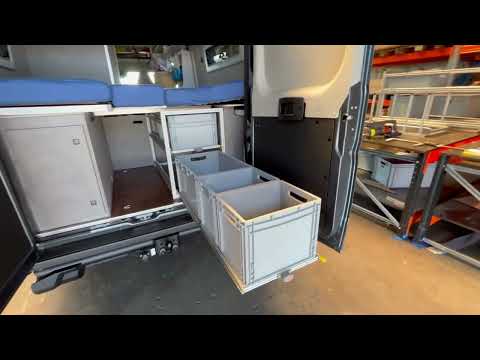

Etagenauszug 60cm
Kompakter Etagenauszug für Kastenwagen
- 60 cm Auszugstiefe für kurze Heckbereiche und begrenzten Stauraum unter dem Bett
- Mehrstöckiges Auszugssystem mit 2, 3 oder 4 Etagen
- Gesamthöhe passend zu Bettgestell, Boxenhöhen und Fahrzeugausbau festlegbar
- Wenn mehr Tiefe vorhanden ist, kann der Etagenauszug 80cm die passende größere Lösung sein
- Standardbreiten passend für Euroboxen vorbereitet
- Individuelle Breite für Sonderlösungen und eigene Trägerplatten möglich
- Versorgungskanal im Kastenwagen-Heck kann bei der Planung berücksichtigt werden
- Stabile Konstruktion aus 30x30 und 20x20 Aluminiumprofil
- Vor der Fertigung erhältst du eine Vorabskizze zur Prüfung
Masse und Gewicht
- Auszugstiefe:60 cm
- Außenmaße:646mm x 512mm x angegebene Höhe
- Traglast:120 kg
- Gewicht:14 kg
Etagenauszug 60cm für kompakte Kastenwagen-Heckbereiche
Der Etagenauszug 60cm ist eine kompakte Stauraumlösung für den Heckbereich deines Kastenwagens. Er eignet sich besonders dann, wenn unter dem Bett oder im hinteren Stauraum nur begrenzte Tiefe vorhanden ist, du den Platz aber trotzdem sauber, stabil und mehrstöckig nutzen möchtest.
Das System wird als mehrstöckiger Heckauszug mit 2, 3 oder 4 Etagen geplant. Die Gesamthöhe wird nach deinen Angaben festgelegt, sodass der Etagenauszug passend unter ein vorhandenes Bettgestell, einen Heckausbau oder eine individuelle Kastenwagen-Konstruktion geplant werden kann. Vor der Fertigung erhältst du eine Vorabskizze zur Prüfung.
Warum 60 cm Tiefe im Kastenwagen sinnvoll ist
- Kompakte Auszugstiefe für kurze Heckbereiche und begrenzten Stauraum
- Mehrstöckige Nutzung mit 2, 3 oder 4 Etagen
- Gesamthöhe passend zu Bettgestell, Boxenhöhen und Fahrzeugausbau festlegbar
- Standardbreiten passend für Euroboxen vorbereitet
- Individuelle Breite für Sonderlösungen möglich
- Versorgungskanal im Kastenwagen-Heck kann berücksichtigt werden
- Stabile Konstruktion aus 30×30 und 20×20 Aluminiumprofil
Kompakter Etagenauszug für den Kastenwagen
Im Kastenwagen befindet sich der nutzbare Heckstauraum häufig unter einem Bett, Klappbett oder Bettgestell. Ohne Auszug müssen Boxen, Werkzeug oder Campingzubehör oft umständlich herausgezogen werden. Ein Etagenauszug macht diesen Bereich deutlich besser nutzbar, weil die Ausrüstung auf mehreren Ebenen geordnet und nach außen geführt wird.
Die 60 cm Variante ist besonders sinnvoll, wenn der Heckbereich kurz ist oder nur ein kompakter Stauraumbereich genutzt werden soll. Statt lose Boxen übereinanderzustellen, entsteht ein stabiles, mehrstöckiges System mit klaren Ebenen.
Direkte Entscheidungshilfe:
Der Etagenauszug 60cm ist sinnvoll, wenn dein Kastenwagen-Heck nur wenig Tiefe bietet oder du eine kompakte Lösung unter dem Bett suchst. Wenn mehr Tiefe vorhanden ist, kann der Etagenauszug 80cm die passendere größere Variante sein.
2, 3 oder 4 Etagen passend zu deinen Boxen
Der Etagenauszug kann mit 2, 3 oder 4 Etagen geplant werden. Welche Anzahl sinnvoll ist, hängt von der verfügbaren Gesamthöhe, der gewünschten Boxenhöhe und dem Zugriff auf die einzelnen Ebenen ab.
Vor der Fertigung wird die Aufteilung passend zu deinem Fahrzeug und deinen Boxen abgestimmt. So kann die nutzbare Höhe besser ausgenutzt werden, ohne dass die Ebenen später zu eng werden. Gerade im Kastenwagen ist diese Planung wichtig, weil Bettgestell, Heckausbau und vorhandene Höhe die Konstruktion stark beeinflussen.
Stabile Konstruktion aus Aluminiumprofil
Der Außenrahmen besteht aus stabilem 30×30 Aluminiumprofil. Die Auszugsebenen werden aus 20×20 Aluminiumprofil aufgebaut. Dadurch entsteht ein belastbares Gestell, das für den täglichen Einsatz im Kastenwagen ausgelegt ist.
Die Konstruktion wird verschraubt und nicht mit einfachen Winkelverbindungen aufgebaut. Das sorgt für mehr Stabilität, besonders wenn mehrere Etagen, Euroboxen, Werkzeug oder Campingausrüstung transportiert werden sollen.
Wichtig für die Planung:
- Gesamthöhe des Moduls nach verfügbarem Platz im Kastenwagen festlegen
- Boxenhöhen und Anzahl der Etagen vorab abstimmen
- Versorgungskanal im Heckbereich bei Bedarf berücksichtigen
- Standardbreiten für Euroboxen oder individuelle Breite auswählen
- Vor der Fertigung erhältst du eine Vorabskizze zur Prüfung
Versorgungskanal im Kastenwagen berücksichtigen
Im Kastenwagen kann im hinteren Bereich ein Versorgungskanal verlaufen. Dieser kann beim Einbau eines Auszugssystems stören, wenn er nicht vorher berücksichtigt wird. Deshalb kann das Gestell so angepasst werden, dass die untere Ebene über den Versorgungskanal geführt wird.
Dafür benötigen wir die Höhe des Versorgungskanals und den Abstand vom Garagenanfang beziehungsweise Heckbereich bis zum Versorgungskanal. Mit diesen Angaben kann die Position und Dimension bei der Planung berücksichtigt werden, damit der Etagenauszug passend in deinen Kastenwagen eingebaut werden kann.
Standardbreite für Euroboxen oder individuelle Breite
Bei den festen Standardbreiten ist der Etagenauszug passend für Euroboxen vorbereitet. Die Boxen können direkt in die Rahmen eingesetzt werden und erhalten dadurch sicheren Halt auf den Auszugsebenen.
Wenn du eine individuelle Breite auswählst, wird das System nach deinen Vorgaben gefertigt. In diesem Fall ist die Ebene nicht automatisch für Standard-Euroboxen ausgelegt. Du kannst dann zum Beispiel eine eigene Trägerplatte auf der Auszugsebene montieren und darauf eine individuelle Anordnung realisieren.
Obere Ablagefläche optional vorbereiten
Auf Wunsch kann der Etagenauszug oben für eine zusätzliche Ablagefläche vorbereitet werden. Das ist sinnvoll, wenn der Bereich oberhalb des Gestells ebenfalls genutzt werden soll, zum Beispiel direkt unter dem Bett oder als zusätzliche Ablage im Heckbereich.
Die Platte selbst und die Euroboxen sind nicht automatisch im Lieferumfang enthalten. Wenn du die obere Ablagefläche auswählst, wird das System so vorbereitet, dass du eine passende Platte befestigen kannst.
Befestigung im Fahrzeugboden
Im Kastenwagen wird der Etagenauszug in der Regel im Fahrzeugboden verschraubt. Dafür werden Einschraubmuffen in die vorhandene Bodenplatte eingesetzt. Diese Befestigung sorgt für einen sicheren Halt des Moduls im Fahrzeug.
Dabei wird nicht durch den kompletten Fahrzeugboden oder in den Blechboden gebohrt. Die Einschraubmuffen sitzen in der Bodenplatte und bleiben bei einem späteren Ausbau des Moduls einfach dort. So entsteht eine stabile und saubere Befestigung, ohne den Fahrzeugboden unnötig zu beschädigen.
Vormontierte Lieferung oder Einbau bei Tinobu
Der Etagenauszug kann auf Wunsch komplett vormontiert geliefert werden. Das Modul wird dann aufgebaut, geprüft und vorbereitet, bevor es per Spedition zu dir kommt. Du musst es anschließend nur noch im Fahrzeugboden befestigen.
Alternativ kann der Einbau direkt bei Tinobu erfolgen. Gerade bei Kastenwagen-Systemen mit mehreren Etagen, Versorgungskanal oder individueller Breite ist eine Abstimmung vor dem Kauf sinnvoll, damit das Modul später wirklich zur Einbausituation passt.
Etagenauszug für Kastenwagen-Heckbereiche
Innerhalb der Etagenauszüge für Kastenwagen ist die 60 cm Variante die kompakte Lösung für kurze Heckbereiche und begrenzten Stauraum unter dem Bett. Sie verbindet eine stabile Rahmenkonstruktion mit mehreren Ebenen und einer individuellen Planung passend zum Fahrzeug.
Wenn du statt eines mehrstöckigen Systems nur eine einfache Auszugsebene suchst, können auch die Heckauszüge für Kastenwagen eine passende Alternative sein.
Gut geeignet, wenn du:
- einen kurzen Heckbereich im Kastenwagen besser nutzen möchtest,
- Stauraum unter dem Bett mehrstöckig organisieren willst,
- Euroboxen, Werkzeug oder Campingzubehör auf mehreren Ebenen verstauen möchtest,
- die Gesamthöhe passend zu Bettgestell und Boxenhöhen festlegen willst,
- einen Versorgungskanal im Heckbereich berücksichtigen musst,
- eine stabile Konstruktion aus Aluminiumprofil suchst,
- vor der Fertigung eine Vorabskizze zur Prüfung erhalten möchtest.
Fazit: kompakter Etagenauszug für den Kastenwagen
Der Etagenauszug 60cm ist eine passende Lösung, wenn du den Heckbereich deines Kastenwagens auf kleiner Tiefe stabil und mehrstöckig nutzen möchtest. Die kompakte Auszugstiefe eignet sich besonders für kurze Stauraumbereiche unter dem Bett oder hinteren Ausbau.
Durch 2, 3 oder 4 Etagen, festlegbare Gesamthöhe, stabile Aluminiumkonstruktion, mögliche Versorgungskanal-Anpassung und Vorabskizze zur Prüfung entsteht eine individuell geplante Stauraumlösung für den Kastenwagen-Heckbereich.
Was diesen Etagenauszug für Kastenwagen besonders macht
Ein Campingtisch kann platzsparend an der Seite des Systems untergebracht werden. Dadurch bleibt die Ladefläche frei und der Tisch ist unterwegs schnell erreichbar.
Wir bereiten die obere Konstruktion so vor, dass eine Platte, Wanne oder Ablagefläche sauber befestigt werden kann. Die Platte oder Wanne selbst ist nicht im Lieferumfang enthalten.
Das Gestell wird aus robusten 30 × 30-mm-Aluminiumprofilen aufgebaut und verschraubt. Dadurch bleibt es stabil, langlebig und bei Bedarf anpassbar.
Das System lässt sich mit wenigen Befestigungspunkten sicher im Fahrzeugboden verankern. Dadurch bleibt der Einbau übersichtlich und dauerhaft stabil.
Die Verriegelung lässt sich bequem mit einer Hand lösen und bedienen. So bleibt die zweite Hand frei, um den Auszug oder das Ladegut zu sichern.
Der stabile Griff liegt angenehm in der Hand und ermöglicht eine kontrollierte Bedienung. So lässt sich der Auszug komfortabel öffnen und schließen.
Stabile Schwerlastauszüge sorgen für eine zuverlässige Führung bei hoher Belastung. Dadurch läuft das System auch voll beladen sicher und kontrolliert.
Präzise gefertigte Bohrungen erleichtern den Aufbau und sorgen für passgenaue Verbindungen. Das verbessert Stabilität, Optik und Montagequalität.
Du kaufst direkt beim Hersteller und erhältst Beratung aus erster Hand. Planung, Fertigung und Service kommen bei Tinobu aus einem Haus.
Passt keine Standardgröße, fertigen wir dein Auszugssystem passend zu deinem Fahrzeug und deinem Stauraum. Dabei berücksichtigen wir Maße und Nutzung individuell.
In unserem Showroom kannst du verschiedene Auszugssysteme ansehen und ausprobieren. So bekommst du vor dem Kauf einen realistischen Eindruck von Aufbau und Bedienung.
