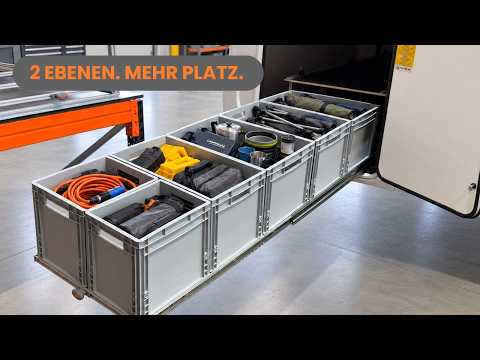

Heckauszug mit Ablage 120cm
Schwerlast-Heckauszug mit Ablage für Kastenwagen
- 120 cm Auszugstiefe als starke Standardgröße für den Kastenwagen-Heckbereich
- Unterer Schwerlast-Vollauszug für Euroboxen, Werkzeug, Vorräte und Campingzubehör
- Obere feste Ablageebene für zusätzlichen Stauraum oder eigene Ausbaulösungen
- Wenn weniger Tiefe vorhanden ist, kann der Heckauszug mit Ablage 90cm die kompaktere Lösung sein
- Wenn mehr Tiefe oder eine Ausbaugrundlage benötigt wird, kann der Heckauszug mit Ablage 150cm besser passen
- Ablagehöhe passend zu Boxenhöhe, Bettgestell oder Wunschmaß planbar
- Untere Auszugsebene stufenlos höhenverstellbar, Ladekantenüberbrückung inklusive
- Befestigung im Kastenwagen über Einschraubmuffen in der vorhandenen Bodenplatte
- Ergonomischer Handgriff und Einhandverriegelung am Schwerlastauszug
- Verstärkte Rahmenausführung bei breiten 220 kg Varianten
- Platte und Euroboxen sind standardmäßig nicht im Lieferumfang enthalten
Masse und Gewicht
- Auszugstiefe:120 cm
- Außenmaße:1256mm x 396mm x angegebene Höhe
- Traglast:120 kg
- Gewicht:13 kg
Heckauszug mit Ablage 120cm – starke Standardlösung für den Kastenwagen-Heckbereich
Der Heckauszug mit Ablage 120cm ist eine besonders vielseitige Stauraumlösung für den Heckbereich deines Kastenwagens. Unten nutzt du einen ausziehbaren Schwerlast-Vollauszug für Euroboxen, Werkzeug, Vorräte oder Campingausrüstung. Darüber entsteht eine feste Ablageebene, die zusätzlichen Stauraum schafft und in der Höhe passend zu deinem Fahrzeugausbau geplant werden kann.
Mit 120 cm Auszugstiefe ist diese Variante eine starke Standardgröße. Sie bietet deutlich mehr nutzbare Tiefe als kompakte Ausführungen, bleibt aber für viele Kastenwagen-Heckbereiche unter dem Bett noch gut planbar. Besonders sinnvoll ist dieser Auszug, wenn du nicht nur eine einfache Auszugsebene brauchst, sondern den vorhandenen Raum im Heck auf zwei Ebenen sauber aufteilen möchtest.
Warum 120 cm Tiefe bei dieser Lösung besonders sinnvoll ist
- Starke Standardgröße für viele Kastenwagen-Heckbereiche unter dem Bett
- Unterer Schwerlast-Vollauszug für Euroboxen, Werkzeug, Vorräte und Campingzubehör
- Obere feste Ablageebene für zusätzliche Ausrüstung oder eigene Ausbaulösungen
- Ablagehöhe nach Wunsch passend zu Boxenhöhe, Bettgestell oder Ausbau planbar
- Untere Auszugsebene stufenlos höhenverstellbar
- Ladekantenüberbrückung inklusive und stufenlos einstellbar
- Bei breiten 220 kg Varianten wird der Aufnahmerahmen verstärkt ausgeführt
Für alle, die im Kastenwagen mehr als nur eine Auszugsebene brauchen
Ein normaler Heckauszug löst vor allem ein Problem: Du kommst besser an Boxen und Ausrüstung heran. Der Heckauszug mit Ablage geht einen Schritt weiter. Er schafft zusätzlich eine feste zweite Stauraumebene über dem Auszug. Dadurch wird der Heckbereich nicht nur ausziehbar, sondern auch in der Höhe besser nutzbar.
Gerade bei 120 cm Tiefe lohnt sich diese Aufteilung. Unten können schwere Euroboxen, Werkzeugkisten oder Vorräte auf dem Vollauszug stehen. Oben bleibt Platz für Taschen, Stühle, flache Ausrüstung, Zubehör oder eine eigene Plattenlösung. So musst du nicht alles auf einer Ebene stapeln und kommst trotzdem gut an den unteren Stauraum heran.
Direkte Entscheidungshilfe:
Der Heckauszug mit Ablage 120cm ist die richtige Wahl, wenn du eine belastbare Standardlösung für den Kastenwagen-Heckbereich suchst und unten schwere Ausrüstung ausziehbar lagern möchtest. Wenn Euroboxen und kompakter Stauraum im Mittelpunkt stehen, kann der Heckauszug mit Ablage 90cm ausreichen. Wenn die obere Ablage stärker als Ausbaugrundlage oder Bettunterstützung genutzt werden soll, kann der Heckauszug mit Ablage 150cm die passendere größere Lösung sein.
Untere Ebene: ausziehbarer Schwerlast-Vollauszug
Die untere Ebene ist als Schwerlast-Vollauszug ausgeführt. Sie ist dafür gedacht, Euroboxen, Werkzeug, Vorräte, Kabel, Schläuche oder Campingzubehör bequem aus dem Heckbereich herauszuziehen. Gerade unter einem Bettgestell ist das ein großer Vorteil, weil du nicht tief in den Kastenwagen greifen oder mehrere Gegenstände vorher herausräumen musst.
Der Auszug ist mit einem ergonomischen Handgriff ausgestattet. Die Einhandverriegelung sorgt dafür, dass der Schwerlastauszug im Alltag sicher bedient werden kann. Tinobu verwendet hier bewusst Verriegelungssysteme, die sich in der Praxis bewährt haben und auch bei beladenen Auszügen zuverlässig funktionieren sollen.
Obere Ebene: feste Ablage nach Wunschhöhe
Die obere Ablageebene ist fest und wird nach deiner gewünschten Höhe geplant. Sie kann oberhalb der Boxen sitzen, möglichst hoch unter dem Bett platziert werden oder als Grundlage für eigene Ausbauelemente dienen. Dadurch lässt sich der Heckbereich besser an deinen tatsächlichen Ausbau anpassen.
Wenn du unten Euroboxen nutzt, wird die Ablagehöhe häufig nach Boxenhöhe plus zusätzlichem Freiraum geplant. Dieser Freiraum ist wichtig, damit auch leicht überstehende Gegenstände noch Platz haben und die Boxen nicht zu knapp unter der Ablage sitzen. Wenn du eine andere Nutzung planst, kann die Höhe entsprechend angepasst werden.
Wichtig zur oberen Ablage:
- Die Ablage wird als stabile Rahmenkonstruktion vorbereitet
- Die obere Platte ist standardmäßig nicht im Lieferumfang enthalten
- Als Platte eignet sich zum Beispiel eine 12 mm Siebdruckplatte
- Die Ablage kann als Stauraumfläche, Ausbaugrundlage oder Bettunterstützung genutzt werden
- Bei breiteren Ausführungen wird die Ablage mit verstärkten Querstreben vorbereitet
Stufenlos höhenverstellbare Auszugsebene
Die untere Auszugsebene kann stufenlos in der Höhe positioniert werden. Das ist besonders wichtig, weil im Kastenwagen nicht jedes Heck gleich aufgebaut ist. Manche Fahrzeuge haben eine kleine Ladekante, andere eine bestimmte Boxenhöhe oder den Wunsch, unter dem Auszug noch flache Gegenstände zu verstauen.
Die Ladekantenüberbrückung ist bei diesem System bereits berücksichtigt. In vielen Kastenwagen ist die Ladekante nur wenige Millimeter hoch und wird durch die Konstruktion problemlos überwunden. Wenn mehr Anpassung nötig ist, kann die Auszugsebene entsprechend eingestellt werden.
Befestigung mit Einschraubmuffen in der Bodenplatte
Im Kastenwagen wird der Heckauszug mit Ablage normalerweise in der vorhandenen Bodenplatte befestigt. Dafür werden M6-Einschraubmuffen verwendet. Es wird nicht durch den kompletten Fahrzeugboden und nicht in den Blechboden gebohrt.
Die Einschraubmuffen sitzen in der Bodenplatte und sorgen für eine stabile Befestigung des Moduls. Wenn der Auszug später entfernt wird, können die Muffen im Boden verbleiben. Das ist eine saubere und praxistaugliche Befestigungslösung für Kastenwagen, bei denen nach oben meistens nicht verspannt werden kann.
Stabile Konstruktion statt einfacher Winkelverbindungen
Der Heckauszug mit Ablage wird aus Aluminiumprofilen aufgebaut und verschraubt. Die Verbindungen werden konstruktiv vorbereitet und nicht einfach über leichte Winkel gelöst. Dadurch entsteht ein stabiler Aufbau, der für den Einsatz im Fahrzeug ausgelegt ist.
Die Bauteile werden präzise gefertigt, sodass Bohrungen und Verbindungsstellen sauber zusammenpassen. Das ist besonders bei Bausätzen wichtig, weil der Aufbau nur dann gut funktioniert, wenn die Teile genau vorbereitet sind.
120 kg oder 220 kg Traglast passend zur Beladung
Der untere Vollauszug kann mit 120 kg oder 220 kg Traglast gewählt werden. Für normale Campingausrüstung, leichtere Euroboxen und Zubehör reicht die 120 kg Variante häufig aus. Wenn Werkzeugkisten, volle Vorratsboxen oder schwere Ausrüstung geplant sind, ist die 220 kg Variante sinnvoller.
Bei 220 kg Auszügen ab 80 cm Breite wird der Aufnahmerahmen verstärkt ausgeführt. Dabei kommen stärkere Profile zum Einsatz, damit sich der Rahmen unter hoher Belastung nicht durchbiegt. Gerade bei 120 cm Tiefe und breiter Ausführung ist dieser Punkt wichtig, weil die Fläche im Alltag oft stärker beladen wird als ursprünglich geplant.
Was du bei der 120 cm Variante vor der Bestellung prüfen solltest
Bei dieser Größe solltest du nicht nur die Tiefe messen, sondern auch die geplante Nutzung ehrlich einschätzen. 120 cm Tiefe bieten bereits viel Stauraum. Deshalb wird diese Variante häufig mit schwereren Boxen, Werkzeug oder dauerhaft gelagerter Ausrüstung kombiniert.
Wichtig sind vor allem die verfügbare Tiefe im Heckbereich, die gewünschte Breite, die Boxenhöhe auf dem unteren Auszug, die geplante Ablagehöhe und die spätere Beladung. Wenn die obere Ablage als Ausbaugrundlage oder Bettunterstützung dienen soll, sollte auch dieser Punkt vor der Bestellung berücksichtigt werden.
Passt besonders gut, wenn du:
- eine starke Standardgröße für den Kastenwagen-Heckbereich suchst,
- unten schwere Euroboxen, Werkzeug oder Vorräte ausziehbar lagern möchtest,
- oben eine feste Ablageebene für Taschen, Stühle oder Zubehör brauchst,
- die Ablagehöhe passend zu Boxen, Bettgestell oder Ausbau festlegen möchtest,
- bei breiter 220 kg Ausführung von einem verstärkten Rahmen profitieren möchtest,
- eine stabile Lösung mit Befestigung über Einschraubmuffen in der Bodenplatte suchst.
Nicht die beste Wahl, wenn:
- du nur leichte Campingausrüstung transportierst und eine kompaktere Variante ausreichen würde,
- du mehrere ausziehbare Ebenen möchtest – dann ist ein Etagenauszug besser geeignet,
- du nur eine flache Auszugsebene ohne obere Ablage brauchst – dann reicht ein normaler Heckauszug,
- du eine fertige obere Platte erwartest – die Platte ist standardmäßig nicht enthalten,
- du keinerlei Befestigung in der Bodenplatte möchtest – dann sollte vorher eine Sonderlösung geprüft werden.
Starke Standardlösung für den Kastenwagen-Ausbau
Innerhalb der Heckauszüge mit Ablage für Kastenwagen ist die 120 cm Variante die robuste Standardlösung für alle, die den Heckbereich unter dem Bett nicht nur ausziehbar, sondern auch in der Höhe sinnvoll nutzen möchten.
Wenn du eine Lösung mit mehreren ausziehbaren Ebenen brauchst, sind die Etagenauszüge für Kastenwagen die passendere Alternative. Wenn du dagegen nur eine einzelne Auszugsebene suchst, findest du bei den Heckauszügen für Kastenwagen einfachere Lösungen.
Fazit: belastbarer Heckauszug mit fester Ablageebene
Der Heckauszug mit Ablage 120cm ist eine passende Wahl, wenn du im Kastenwagen-Heck eine belastbare Auszugsebene mit zusätzlichem Stauraum darüber kombinieren möchtest. Unten bleibt der Schwerlast-Vollauszug bequem zugänglich, während oben eine feste Ablagefläche für Zubehör, Taschen oder eigene Ausbauideen entsteht.
Durch die individuell festlegbare Ablagehöhe, die stufenlos höhenverstellbare Auszugsebene, die inklusive Ladekantenüberbrückung und die saubere Bodenbefestigung mit Einschraubmuffen entsteht eine stabile und gut planbare Stauraumlösung für viele Kastenwagen-Ausbauten.
Was diesen Heckauszug mit Ablage für Kastenwagen besonders macht
Die stabile obere Ablage ist für hohe Belastungen von über 200 kg ausgelegt. So können auch schwere Boxen, Geräte oder umfangreiche Ausrüstung sicher verstaut werden. Die Ablage eignet sich außerdem ideal als Bettgestell.
Das Gestell ist bereits für die spätere Montage einer oberen Platte ausgelegt. So kann das System bei Bedarf ohne vollständigen Umbau erweitert werden.
Das System lässt sich mit wenigen Befestigungspunkten sicher im Fahrzeugboden verankern. Dadurch bleibt der Einbau übersichtlich und dauerhaft stabil.
Die Verriegelung lässt sich bequem mit einer Hand lösen und bedienen. So bleibt die zweite Hand frei, um den Auszug oder das Ladegut zu sichern.
Der stabile Griff liegt angenehm in der Hand und ermöglicht eine kontrollierte Bedienung. So lässt sich der Auszug komfortabel öffnen und schließen.
Die notwendige Überbrückung der Ladekante wird bereits bei der Konstruktion eingeplant. Dadurch kann der Auszug frei herausfahren, ohne am Fahrzeug anzustoßen.
Stabile Schwerlastauszüge sorgen für eine zuverlässige Führung bei hoher Belastung. Dadurch läuft das System auch voll beladen sicher und kontrolliert.
Präzise gefertigte Bohrungen erleichtern den Aufbau und sorgen für passgenaue Verbindungen. Das verbessert Stabilität, Optik und Montagequalität.
