Wir bieten Ihnen ein Auszugsystem für Wohnmobile, Kastenwagen und Camper in der Länge 120 cm an. Die Breite können Sie individuell bestimmen und anpassen. Dieses System eignet sich hervorragend als Heckauszug im Kastenwagen oder den Ausbau Ihres Wohnmobils, um Stauraum effizient zu nutzen.
Übersicht der Standartvarianten
1200x300mm (Außenmaße über alles: 1256x401x100), Gewicht ca. 16kg.
1200x400mm (Außenmaße über alles: 1256x495x100), Gewicht ca. 17kg.
1200x600mm (Außenmaße über alles: 1256x697x100), Gewicht ca. 17kg.
1200x800mm (Außenmaße über alles: 1256x885x100), Gewicht ca. 18kg.
1200x900mm (Außenmaße über alles: 1256x995x100), Gewicht ca. 19kg.
Auf Wunsch fertigen wir auch Breiten nach Maß an (Wunschbreite) – perfekt für Ihren Heckauszug in der Heckgarage. Die angegebene Breite versteht sich als Außenmaß. Bitte teilen Sie Ihre Wunschbreite im Kommentarfeld der Bestellung mit. Dieses System ist für eine individuelle Gestaltung konzipiert. Sie müssen auf dem Rahmen eine Siebdruckplatte (oder anderes Material) anbringen und können dann auf der eigenen Platte beliebige Gestaltungsmöglichkeiten realisieren. Die Platte gehört nicht zum Lieferumfang. Im Rahmen sind 5mm Bohrungen für die Plattenbefestigung vorhanden.
Bitte geben Sie uns hier 2 Tage mehr Zeit für die Bearbeitung ihrer individuellen Bestellung.
1200xXXXmm(Außenmaße über alles: 1256xXXXx100), Gewicht ca. XXkg.
Aufstellrahmen & Schlitten für Euroboxen

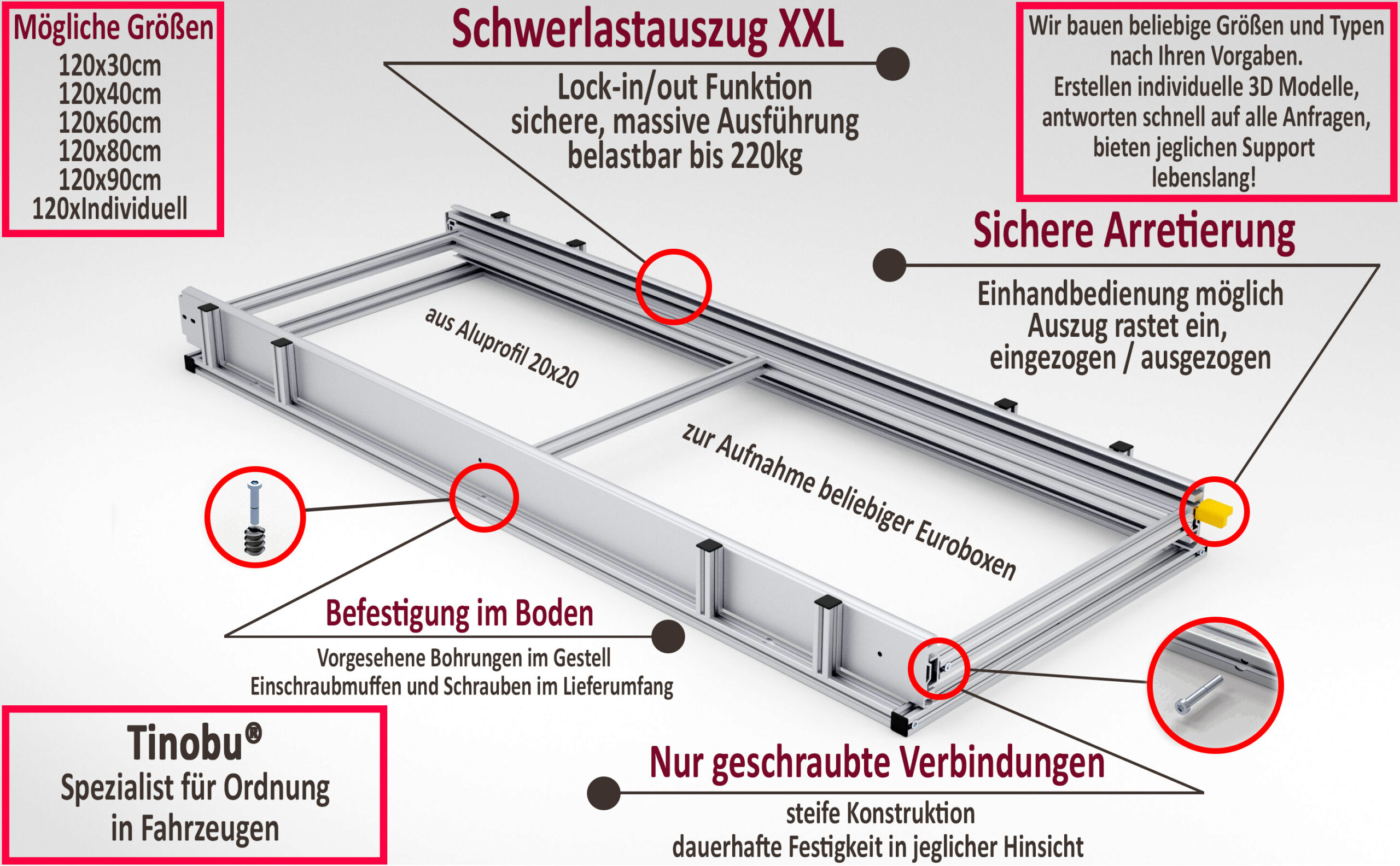

Das Auszugssystem wird aus 20×20 Aluminiumkonstruktionsprofil hergestellt. Verbindungen der Profile erfolgen ausschließlich mit M6 Zylinderkopfschrauben. Alle Zuschnitte und Bohrungen sind passgenau und ermöglichen einen einfachen Zusammenbau.
Ab einer Breite von 800mm werden die Querprofile in einer verstärkten Variante von 40x20mm ausgeführt. Das verhindert die Durchbiegung der Querstreben auch bei höheren Belastungen.
Der Trägerrahmen ist für die Aufnahme der Euroboxen konzipiert. Sie können alle gängigen Euroboxen verwenden. Die Boxen können gestapelt werden.
Euroboxen gehören nicht zum Lieferumfang.
Maximale Belastung
Wir verwenden hier einen massiven 220kg Schwerlastauszug. Die Auszüge haben eine Lock-in/out Funktion. Das bedeutet, die Vollauszüge werden in eingefahrener oder ausgefahrener Position fixiert und werden mittels Handhebel entriegelt. Die Arretierung befindet sich auf einer Seite, Einhandbedienung.
Zusammenbau
Der Zusammenbau ist einfach und ist in ca. 30 Minuten erledigt.
Im Lieferumfang befinden sich zwei gute T-Griff Inbusschlüssel und ein Bit für den Akkuschrauber, so kann der Aufbau einfacher und schneller durchgeführt werden. Es gibt eine Videoanleitung, welche den kompletten Aufbauprozess begleitet.
Der gesamte Aufbau wird ausschließlich mit Schrauben realisiert. Verbindungen sind geschraubt, für eine dauerhaft sichere und steife Konstruktion.
Montage
Der Tragrahmen liegt auf und wird in den Boden verschraubt. Dafür sind 8 Bohrungen vorgesehen. Nachdem das Modul fertig zusammengebaut ist, in das Fahrzeug stellen. Die Positionen der Bohrungen markieren und den Boden aufbohren. Einschraubmuffen eindrehen und durch den Rahmen montieren. Schrauben und Einschraubmuffen sind im Lieferumfang enthalten.
Service
Jeder Bestellung liegt eine Produktbeschreibung bei, mit Hinweisen zum Aufbau und verschiedenen Kontaktmöglichkeiten direkt an uns. Wir sind immer erreichbar und stehen vor und nach dem Kauf für alle Fragen zur Verfügung. Fragen Sie uns einfach! Wir versuchen alle Anfragen wirklich zeitnah zu beantworten.
Hinweis
Da der Schubladenauszug zusammengebaut, in das Fahrzeug eingesetzt und befestigt werden muss, ist ein gewisses handwerkliches Geschick dennoch erforderlich. Bitte prüfen Sie vor der Bestellung genau die Maße und den Platzbedarf in dem Fahrzeugprojekt.
Lieferumfang
1x Auszugsystem mit Schrauben und Muffen für die Befestigung im Fahrzeugboden. Inbusschlüssel mit T-Griff und Biteinsatz, Größe nach Auswahl.
Das ideale System für Ihren nächsten Camper-Ausbau – robust, individuell und durchdacht!
